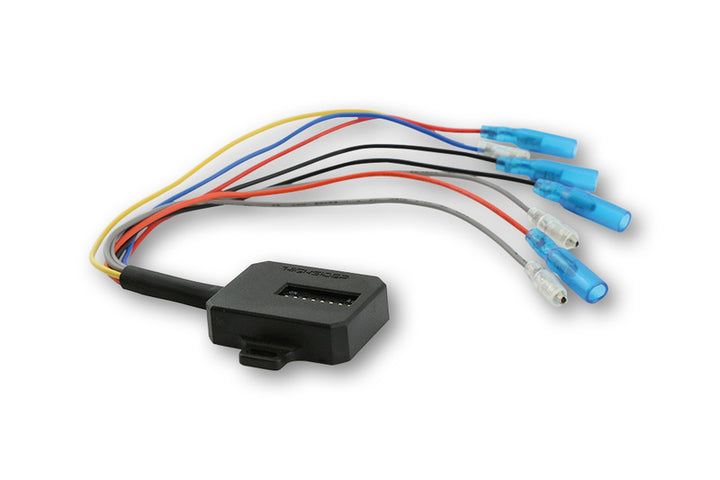

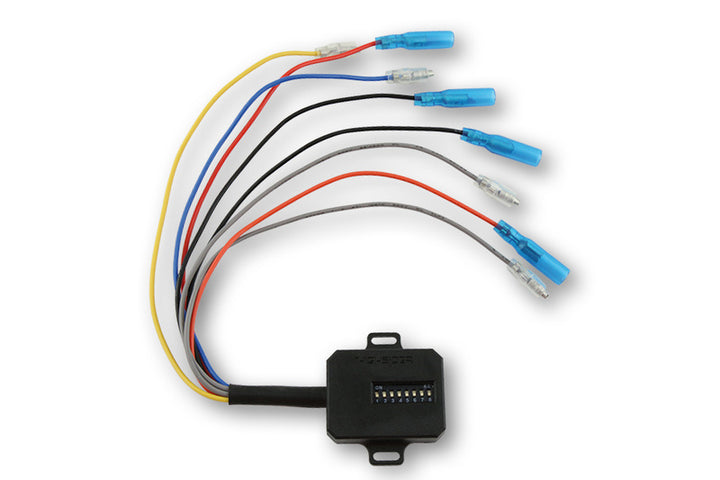

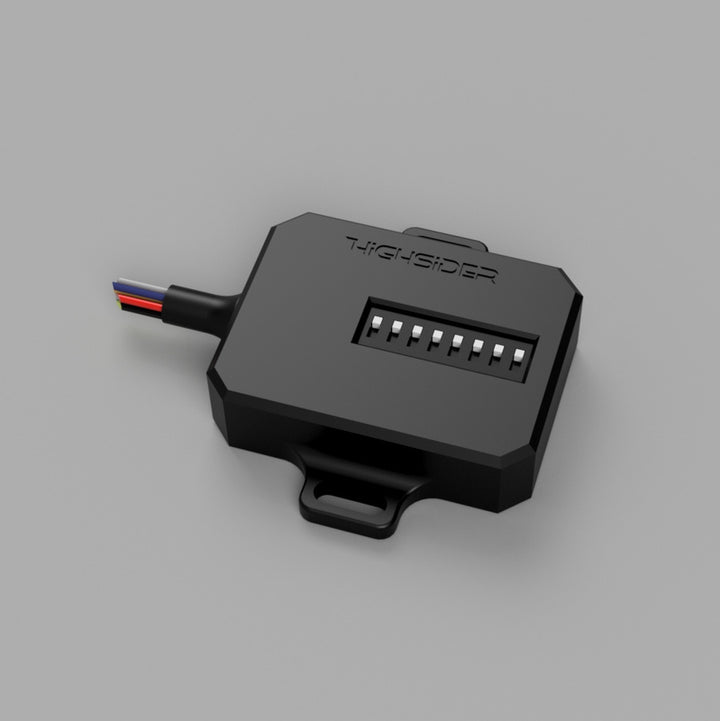

Highsider Can-Bus CBW1 резистор 207-033

Highsider Can-Bus резистор CBW1 с DIP-превключвател.

Нашият новоразработен Highsider Can-Bus резистор CBW1 пасва на повечето превозни средства, които имат система за консервиране.

Резисторът CBW1 осигурява необходимо електрическо натоварване за вашето превозно средство, което, ако DIP превключвателите са зададени правилно, няма да доведе до мигане на аксесоарните флашлъри в пилотската кабина.

Освен това се дава надеждност. Това означава:
Ако индикаторите за аксесоари се провалят поради електронна повреда, съобщение за грешка се показва незабавно в пилотската кабина.

Могат да се експлоатират до 2 канала, като сигнали за завой в задната наляво и сигналите за завъртане отзад вдясно.

Ако трябва да се променят 2 двойки индикатори, също трябва да се използват 2 CBW1.

Кои изисквания трябва да бъдат изпълнени, за да се използва CBW1 на мотоциклета:

Мотоциклетът е оригинален, произведен с LED индикатори или мотоциклетът има система от консервиране

Ако те не са изпълнени, единицата CBW1 няма да функционира (!) В този случай препоръчваме следните съпротивления:

За индикатори с 21 вата:
6.8 ом части 1108546002 или 10 ома част 1108546004

За индикатори с 10 вата:
27 ом части 1107562

Следните стойности на съпротивление могат да бъдат зададени на CBW1:

• 150 ома
• 170 ома
• 240 ома
• 300 ома
• 400 ома
• 600 ома
• 1200 ома

Размери:
Височина = 11 мм
Ширина = 31 мм (без каишки)
Ширина = 46 мм (с раздели)
Дължина = 40 мм

Дължина на кабела = 200 мм с щифтове

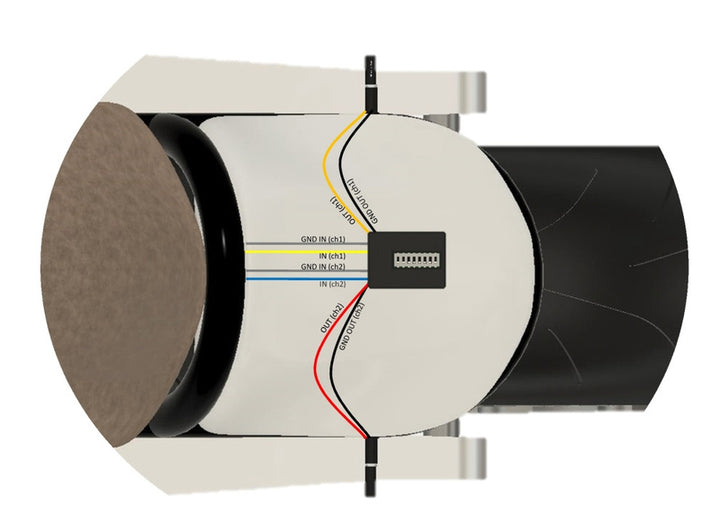

Връзки:
Жълто = Вход канал 1 (+)
Orange = Изходен канал 1 (+)
Синьо = входен канал 2 (+)
Червено = Изходният канал 2 (+)
Сиво = входна маса (-)
Черен = изходна земя (-)

Съвети:
- Могат да се управляват до 2 канала.
- Връзката се обяснява ценна в инструкциите за монтаж!
