Highsid основен фар вложка LED тип 4 - 7 ”226-018

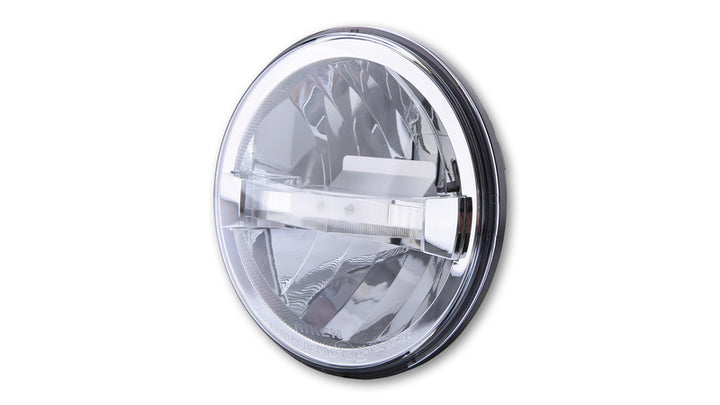

Този кръг, хромиран отражател с прозрачен сладолед има висок лъч, нисък лъч, паркинг и функция за бягане през деня. Светлината за течаща през деня и светлината на позицията са монтирани в централна лента, така че да се създаде много красиво оптично изображение - потопената греда светва над лентата, като основната светлина на лъча съответно отдолу. Рефлекторът излъчва асиметричен светещ поток само за трафик на дясната ръка.

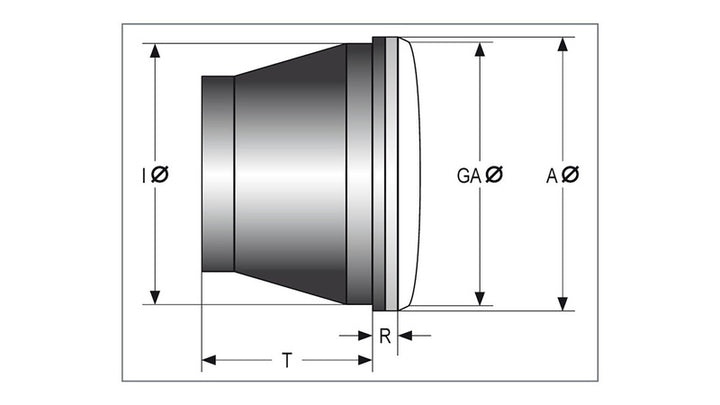

Диаметър A = 177 mm
Диаметър GA = 168 mm
Диаметър i = 160 mm
T = 61 mm
R = 10 mm

Връзки:
Черен кабел = земя (-)
Син кабел = нисък лъч (+), консумация на енергия при 12V: 1.8a, 22W
Жълт кабел = висок лъч (+), консумация на енергия AT12V: 1.3a, 13W
Черен кабел = земя (-)

TFL:
Черен кабел = земя (-)
Червен кабел = дневна светлина (+), консумация на енергия при 12V: 1.2a, 14W
Бял кабел = Светлина на позицията (+), консумация на енергия при 12V: 0,2A, 2.4W

По желание достъпно:
Пълни прожектори на Highsider с този рефлектор
-7 инча LED прожектор Reno Type 4, Chrome, Art.-No.:1108708001
-7 инчов HD стил на фара, хром, елемент №: 1108704001
-7 инчов фар в британски стил, хром, артикул №: 1108704001
-7 инчов фар в британски стил, хром, артикул №. Не.: 1108703001

Забележка 1:
-Изпедете асиметрични, одобрени само за трафик на дясната ръка.
-Ниграмата 3-полюсен стандартен щепсел трябва да бъде инсталиран от клиента след инсталиране на рефлектора.

Преглед на контактите за щепсели:
Шофьорска светлина (жълта) = вдясно
Dipped Beam (син) = отгоре
Земята (черно) = ляво

Забележка 2:
Дневната светлинна светлина може да се използва и на превозни средства без превключвател на светлината. За това са необходими следните компоненти:
Highsider DRL Control- Box CB1: чл. № 1107969 (превключва между ниско лъч и дневна течаща светлина)
